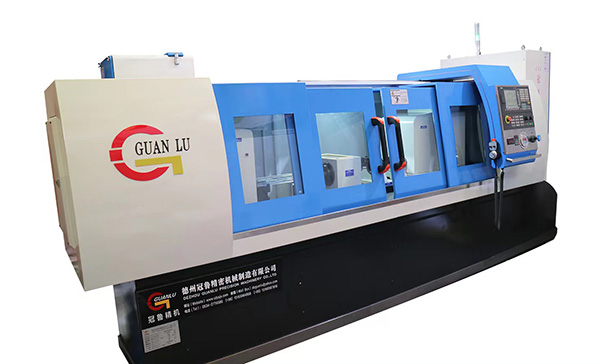

تستعمل العدة الصناعية لحفر الفتحات العميقة ZSK2103×2×500mm(العدة الصناعية للحفر) في تجهيز الفتحات العميقة لكثير من المواد ويكون قطر فتحة الحفر والفتحة العميقة حسب متطلبات الزبائن.
قطر الفتحة: 3mm -30mm
أكبر عمق فتحة الحفر 1000mm
نظام التحكم الرقمي: GSK of China
الوقاية الكاملة، آلة تبريد الزيت، آلة صرف الشظايا الأوتوماتيكية، نظام التشحيم الأوتوماتيكي.
1. إصلاح الشغل على أدوات لقط.
2. يشغل النظام في تحكم نظام غلاف الدليل على حامل الدليل.
3. يشغل مجموعة مضخات الضغط العالي لنظام التبريد.
4. يشغل علبة قضيب الحفر ويشغل دوران الحفار.
5. يدفع نظام التزويد لمحور Z تزويد الحفار.
6. بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل.
خطوة 6-2، التحكم الرقمي
المواصفات |
المعلمات |
الملاحظات |
|||
مجال التشغيل |
مجال قطر فتحة الحفر |
Φ4~Φ20mm |
|
||
أكبر عمق فتحة الحفر |
500mm |
|
|||
مساحة المغزل |
120/180/250mm |
|
|||
خصائص الماكينة |
محور Z |
مجال سرعة التزويد |
5~500mm/دقيقة |
ستبليس |
|
مجال السرعة العالية |
3000mm/دقيقة |
|
|||
محور X |
سرعة التزويد العالية |
1000mm/دقيقة |
|
||
الشوط |
650mm |
|
|||
محور Y |
مجال السرعة العالية |
2000mm/دقيقة |
|
||
الشوط |
300mm |
|
|||
علبة قضيب الحفر |
مجال السرعة |
800~7000 r/دقيقة |
ستبليس |
||
قدرة المحرك الكهربائي |
3KW×2 |
محرك التردد المتغير |
|||
حمولة الآلة |
200kg |
|
|||
نسبة الطول إلى القطر للفتحة |
≤100 |
|
|||
نظام CNC |
FANUC |
||||
نظام التبريد |
مجال الضغط لنظام التبريد |
1~10MPa |
قابل للضبط |
||
مجال كمية التدفق لنظام التبريد |
6~100 L/دقيقة |
قابل للضبط |
|||
دقة التصفية |
20μm |
|
|||
سعة خزان الوقود |
>1000L |
|
جسم العدة الصناعية
علبة قضيب الحفر
نظام التزويد (محور Z)
نظام التبريد
جهاز تحكم درجة حرارة الزيت
بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل
نظام التشحيم المركزي
نظام التحكم الهوائي
نظام حامل الدليل
نظام دعم قضيب الحفر
Gsk نظام CNC
أوراق التصفية لخزان الوقود
صمام الفائض
