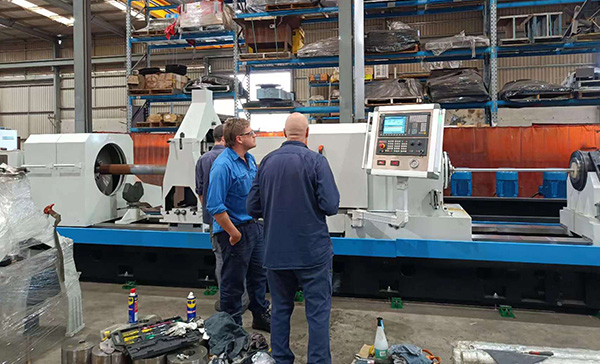

تعتبر آلة تثقيب والحفر الفتحات العميقة T2120 معدات خاصة في تجهيز قطعات العمل الأسطوانية بالفتحات العميقة، يمكن تشغيلها يدويا أو تشغيلها رقميا. عند تجهيز الفتحات العمى والفتحات المدرجة، له مزايا بارزة.
تعتبر آلة تثقيب والحفر الفتحات العميقة T2120 منتجات مسلسلة ويمكن تزويد المنتجات المتنوعة حسب حاجات المستخدم.
دقة آلة تثقيب والحفر الفتحات العميقة:
فتحة الحفر: دقة قطر الفتحة IT9-IT11, الخشونة: Ra6.3~Ra12.5um.
فتحة التثقيب الخشن: دقة قطر الفتحة IT8-IT9, الخشونة: Ra3.2~Ra6.3um.
فتحة التثقيب الدقيق: دقة قطر الفتحة IT7-IT9, الخشونة: Ra1.6~Ra3.2um.
فتحة الضغط: دقة قطر الفتحة IT6-IT7, الخشونة: Ra0.4~Ra0.8um.
الخط المستقيم للفتحة: يقل عن 0.5mm كل متر..
مجال قطر فتحة الحفر: 30mm~120mm
قطر فتحة التثقيب: 40mm-1200mm (مختلف الموديلات)
أعمق فتحة حفر: 18 متر
عنصر |
TK2120 |
مجال قطر فتحة الحفر |
30mm to 120mm |
أكبر قطر فتحة التثقيب |
200mm |
نطاق القطر لمملة |
40-200mm |
أكبر عمق لفتحة التثقيب |
أعمق إلى 7 متر |
مجال قطر تثبيت قطعة العمل |
40mm -200mm |
ارتفاع مركز المحور الرئيسي |
250mm |
مجال تغيير السرعة للمحور الرئيسي |
61-1000 r/دقيقة (11نوع) |
مجال سرعة التزويد (ستبليس) |
5-1000mm/دقيقة |
سرعة الحركة العالية لللوحة |
2m/دقيقة |
قدرة المحرك الكهربائي الرئيسي |
30kW |
قدرة محرك المضخة الهيدروليكية |
1.5kW |
قدرة المحرك السريع لللوحة |
3kW |
قدرة المحرك الكهربائي |
3.7kW |
قدرة محرك مضخة التبريد |
4kw |
الضغط المقنن لنظام التبريد |
2.5MPa |
كمية التدفق لنظام التبريد |
200 L/دقيقة |
ضغط التشغيل المقنن للنظام الهيدروليكي |
6.3MPa |
نظام التحكم |
Fanuc 0i mate |
