آلة حفر الفتحات العميقة الثلاثية الإحداثيات الاقتصادية

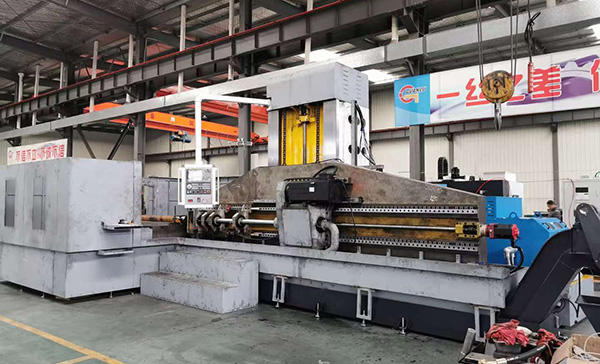

تعتبر آلة حفر الفتحات العميقة ZKB2103A نوعا من العدة الصناعية لحفر الفتحات العميقة الثلاثية الإحداثيات الاقتصادية وهى معدات خاصة في حفر الفتحات العميقة لنظام الإحداثيات الأحادية والإحداثيات الثنائية والإحداثيات الثلاثية وتناسب تجهيز قطعة العمل المربعة وقطعة العمل بالشكل الخاص وقطعة العمل الدائرية المتعددة الفتحات. يتم تجهيز الفتحة بنفس القطر كاملا بفعالية عالية وتشغيل بسيط.
1. يثبت قطعة العمل على منصة العمل..
2. يشغل النظام في تحكم نظام غلاف الدليل على حامل الدليل.
3. يشغل مجموعة مضخات الضغط العالي لنظام التبريد.
4. يشغل علبة قضيب الحفر ويشغل دوران الحفار.
5. يدفع نظام التزويد لمحور Z تزويد الحفار.
6. بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل.
7. ينقل محور X وY إلى مكان فتحة الحفر القادم، كرر 7-2.
يتم الانتهاء من 2 ~ 7 خطوات اليدوي، وعرض الموقف متر الرقمية
المواصفات |
المعلمات |
الملاحظات |
|||
مجال التشغيل |
مجال قطر فتحة الحفر |
Φ4~Φ30mm |
|||
الفتحة العميقة المحفورة |
500mm |
||||
خصائص الماكينة |
محور Z |
مجال سرعة التزويد |
5~500mm/دقيقة |
ستبليس |
|
مجال السرعة العالية |
3000mm/دقيقة |
||||
محور X |
الشوط |
650mm |
(حسب حاجات الزبائن) |
||
محور Y |
الشوط |
500mm |
|||
علبة قضيب الحفر |
مجال السرعة |
500~5000 r/دقيقة |
ستبليس |
||
قدرة المحرك الكهربائي |
5.5KW |
محرك التردد المتغير |
|||
حمولة الآلة |
500kg |
||||
نسبة الطول إلى القطر للفتحة |
≤100 |
||||
نظام CNC |
FANUC or GSK |
||||
نظام التبريد |
مجال الضغط لنظام التبريد |
0~8MPa |
قابل للضبط |
||
مجال كمية التدفق لنظام التبريد |
0~63 L/دقيقة |
قابل للضبط |
|||
دقة التصفية |
20μm |
||||
سعة خزان الوقود |
800L |
|
جسم العدة الصناعية
علبة قضيب الحفر
نظام التزويد (محور Z)
نظام التبريد
جهاز تحكم درجة حرارة الزيت
جهاز صرف الشظايا الأوتوماتيكي
منصة الرفع والهبوط (محور Y) ومنصة عمل T
نظام التشحيم المركزي
نظام التحكم الهوائي
نظام حامل الدليل
نظام دعم قضيب الحفر
نظام التحكم الرقمي
أوراق التصفية لخزان الوقود
صمام الفائض
