العدة الصناعية لحفر الفتحات العميقة الرباعية المحاور

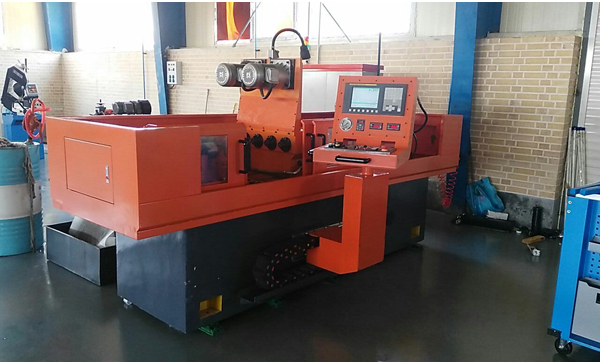

تستعمل العدة الصناعية لحفر الفتحات العميقة الرباعية المحاور ZSK2103x4x500mm طريقة تجهيز الحفر بدوران الحفار وتزويد ستبليس. هيكل المحاور الرباعية، يمكن حفر أربع قطعات عمل في نفس الوقت.
نظام التحكم الرقمي: GSK أو شبه أوتوماتيكي.
مجال قطر فتحة الحفر: Φ3mm~Φ10mm
أكبر عمق فتحة الحفر: ≤ 500mm
1. جسم العدة الصناعية
صب جسم العدة الصناعية بالصلابة الحسنة والاستقرار الجيد.
2. علبة قضيب الحفر بهيكل المحاور الرباعية ومحرك التحكم بمغير التردد الثنائي. يزود بمحرك السيرفو.
3. نظام التزويد
يدفع بمحرك السيرفو بسرعة التزويد ستبليس بسرعة تزويد 0~500mm/min.
4. نظام التبريد
المواصفات |
المعلمات |
الملاحظات |
||||
مجال التشغيل |
قطر فتحة الحفر |
Φ3~Φ10mm |
||||
أكبر عمق |
500mm |
|||||
عدد المحاور الرئيسية |
4pcs |
|||||
مسافة المحور الرئيسي |
140mm |
حسب متطلبات الزبائن |
||||
القطر الخارجي لقطعة العمل |
≤ 100mm |
يتوقف على مسافة المحور الرئيسي |
||||
خصائص الماكينة |
علبة الحفر |
السرعة |
300~5000 r/دقيقة |
ستبليس |
||
قدرة المحرك الكهربائي |
4kW×2 |
محرك التردد المتغير |
||||
محور Z |
سرعة التزويد |
0~500mm/دقيقة |
ستبليس |
|||
سرعة التزويد العالية |
3000mm/دقيقة |
|||||
منصة عمل T |
400mm×600mm |
|||||
الارتفاع من مركز الشفرة إلى منصة العمل |
240mm |
|||||
القدرة الإجمالية |
20kW |
|||||
نسبة الطول إلى القطر |
100 |
|||||
التحكم الرقمي |
GSK(China) |
|||||
نظام التبريد |
مجال ضغط التبريد |
1~10MPa |
قابل للضبط |
|||
كمية التدفق لنظام التبريد |
120 L/دقيقة |
قابل للضبط |
||||
دقة التصفية |
40μm |
|
1. إصلاح الشغل على أدوات لقط.
2. يشغل النظام في تحكم نظام غلاف الدليل على حامل الدليل.
3. يشغل مجموعة مضخات الضغط العالي لنظام التبريد.
4. يشغل علبة قضيب الحفر ويشغل دوران الحفار.
5. يدفع نظام التزويد لمحور Z تزويد الحفار.
6. بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل.
خطوة 6-2، التحكم الرقمي
جسم العدة الصناعية
علبة قضيب الحفر
نظام التزويد (محور Z)
نظام التبريد
جهاز تحكم درجة حرارة الزيت
بعد حفر المكان المحدد، يسحب الحفار ويبرده ويخفف غلاف الدليل
نظام التشحيم المركزي
نظام التحكم الهوائي
نظام حامل الدليل

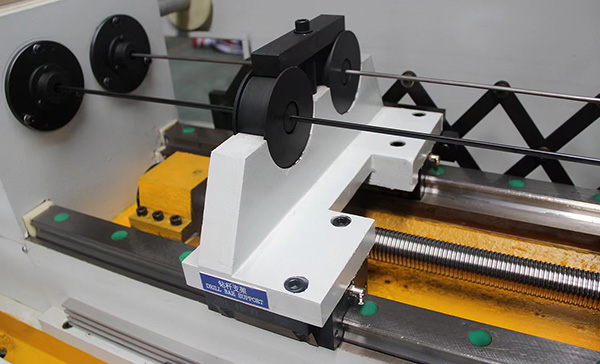

نظام دعم قضيب الحفر
Gsk نظام CNC
أوراق التصفية لخزان الوقود
صمام الفائض
