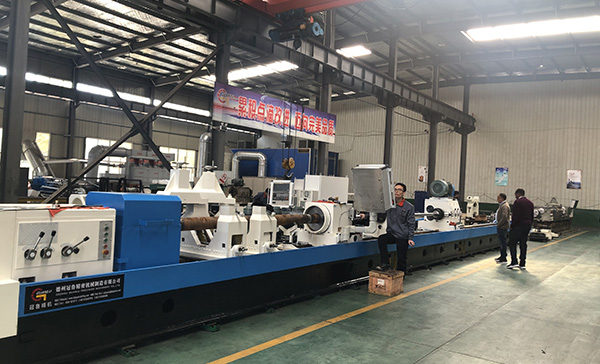

يمكن آلة مملة ثقب عميق أن تعمل على حفرة داخلية سحب مملة، وتوسيع والضغط المتداول. عندما آلة مملة تعمل، قطعة الشغل ثابت (لا الدوارة)، القاطع الدوارة والتغذية، سائل القطع يدخل إلى مجال القطع من خلال جهاز توفير النفط، التبريد والتشحيم منطقة القطع وتقديم رقائق بعيدا. عندما آلة مملة ثقب عميق تعمل، تعتمد طريقة إزالة الرقائق التلقائية، ستفريغها رقائق من خلال صناديق الرقائق الأمامي.
مملة الخام: حفرة قطرها دقة IT9-10. خشونة السطح: Ra6.3.
المملة الدقيقة: حفرة قطرها دقة IT8-9. خشونة السطح: Ra3.2.
الملحة المتداول: حفرة قطرها دقة IT8-9. خشونة السطح: Ra0.2.
استقامة الثقوب: أقل من 0.15/1000mm.
خروج الإلتواء من ثقوب: أقل من 1/1000mm.
كفاءة المعالجة لآلة مملة ثقب عميق
سرعة القطع: وفقا لهيكل والمادية والمواد الشغل القطع، سرعة هي 50-150m / دقيقة عادة.
سرعة الإطعام: وفقا للمتطلبات، 5-500 مم / دقيقة عادة.
عندما ممل، بدل الأقصى الانتهاء من المعالجة: وفقا لهيكل والمادية والمواد الشغل القطع، كمية المعالجة للجانب الواحد أقل من 10MM.
مواصفات |
البيانات الفنية |
نطاق القطر لمملة |
Φ40-Φ350mm |
أقصى عمق لمملة |
6.5m |
الارتفاع المركز (من مستوى الدليل إلي مركز المغزل) |
450mm |
صندوق بار الحفر، قطر تتحمل المغزل |
Φ30mm |
ثقب تفتق الأمامي المغزل |
شفة، الصحافة والاتصال الضيق |
مدى سرعة المغزل، الصف |
0 ~ 1050r/مصغرة 2 العتاد ستبليس |
المحرك الرئيسي |
75 كيلووات نظام متغير تردد محرك (أو 60kw: فرط التزامنية) |
مدى سرعة الإطعام |
5~300mm/دقيقة (A.C أجهزة ستبليس المحرك) |
سرعة سريعة الناقل |
2m/دقيقة |
نطاق القطر الشغل المشبك |
100~400mm |
الإطعام السيارات |
7.5kw (A.C أجهزة السيارات، ستبليس) |
الناقل الحركي السريع |
3kw |
